COMO CONSTRUIR UN CIRCUITO ELÉCTRICO SIMPLE

Primero se debe contar con los materiales como son, cable o conductor, generador o pila, lámpara y un interruptor.

1. Corte 3 cables de diferentes colores, 2 para positivos y 1 para negativo.
2. Une un extremo del cable al borde positivo del generador o batería y el otro a un extremo al sócalo o plafón del bombillo.
3. Con otro cable una un extremo al borde negativo de la pila y el otro a un borde del interruptor.
4. Una el otro cable al otro lado del interruptor y el otro al sócalo del bombillo.
5. Por ultimo instale el bombillo en el sócate y pruebe el circuito para verificar que encienda.



SIMBOLOS DE LOS ELEMENTOS MÁS UTILIZADOS EN UN CIRCUITO ELÉCTRICO



COMPONENTES DE UN CIRCUITO ELÉCTRICO

• Generador: Es una fuente de energía, produce y mantiene la corriente en el circuito.
• Pilas y Baterías: Generadores de corriente continua.
• Dinamos y Alternadores: Los dinamos generadores de corriente continua y los alternadores de corriente alterna.
• Conductores: Es por donde circula la corriente de un elemento a otro del circuito, son de cobre o aluminio.
• Receptores: Transforman la energía eléctrica que les llega en otro tipo de energía, ejemplo; una lámpara transforma la energía en luz o luminosa.
• Elementos de mando o control: Interrumpen o permiten el paso de la corriente a través del circuito, entre estos están el interruptor, el pulsador, conmutadores.
• Elementos de protección: Protegen el circuito y las personas cuando hay peligro por que la corriente es elevada y puede ocasionar accidentes o dañar los elementos del circuito, como son disyuntores, fusibles.



TIPOS DE CIRCUITOS ELÉCTRICOS

• Circuito receptor: Son aquellos donde solo se conecta el circuito un solo receptor como: bombillos, timbre, etc.

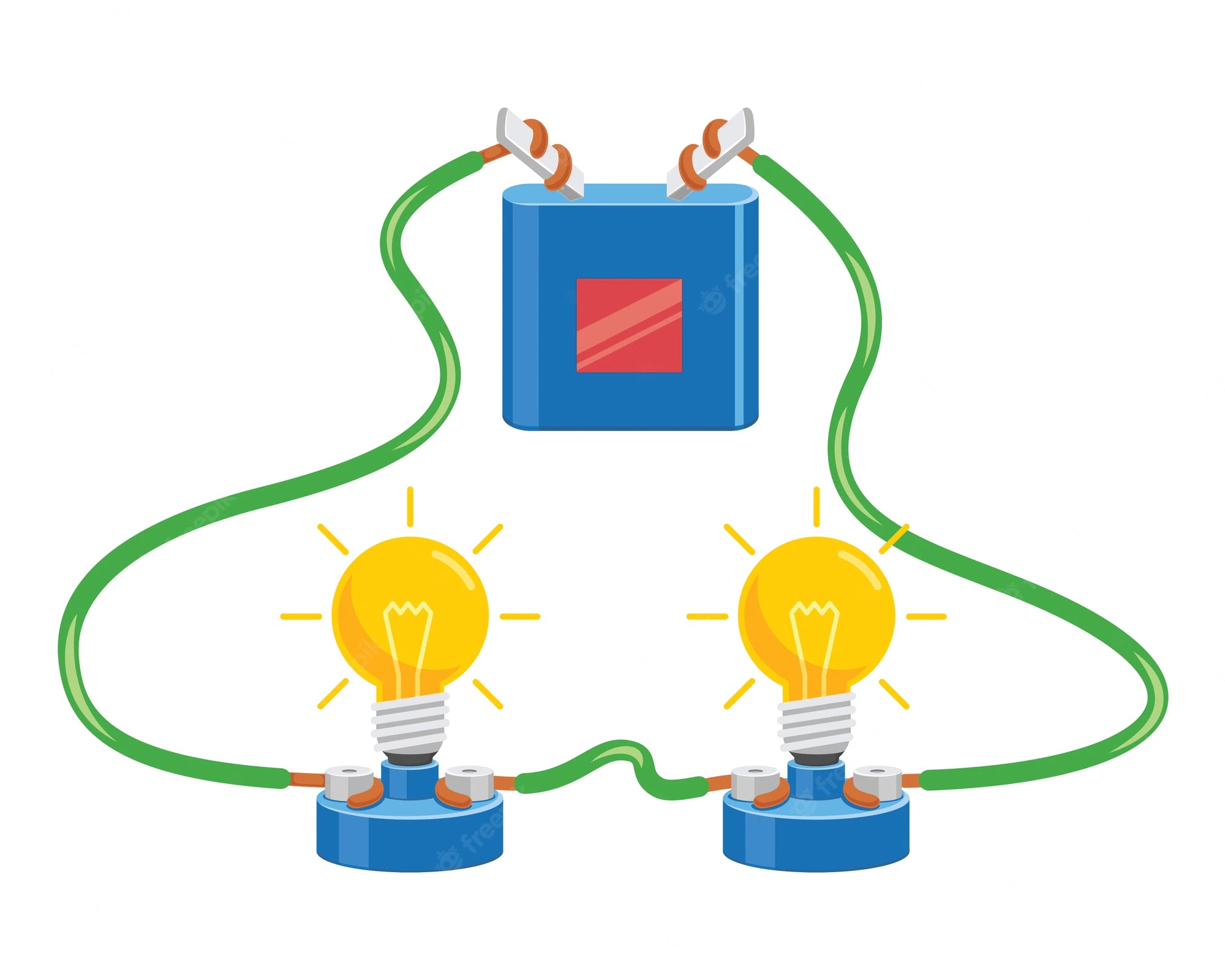

• Circuito en serie: Son donde los receptores se conectan uno seguido del otro.
• Circuito paralelo: Son los circuitos donde los receptores se conectan todas las entradas por un lado y las salidas por el otro.
• Circuitos mixtos: Son una combinación de los circuitos serie y paralelo.
• Circuito Conmutado: Son los que permiten encender una o varias lámparas o receptores desde 2 o más puntos diferentes.
• Circuito corriente directa o continua (CD-CC): El flujo de electricidad es continuo, la carga eléctrica se transporta siempre en el mismo sentido.
• Circuito corriente alterna (CA): Varían su flujo de energía y cambian el sentido en que viaja la electricidad.

•





¿PARA QUE SON UTILIZADOS LOS CIRCUITOS ELECTRICOS?

Son utilizados para diferentes funciones como:

• Producir luz
• Generar calor
• Permitir el flujo de corriente eléctrica
• Crear movimiento
• Producir ondas electromagnéticas
• Generar señales eléctricas en diferentes dispositivos
